데이터 모델링 잘하는 횽들 있나요?

시드니종자(60.241) 2012.12.22 09:32:07
조회 248 추천 0 댓글 12

· Part C Entity Relationship Diagram


Represent the following case study problem by means of an Entity Relationship model.

Regional Gardens Case Study

Regional Gardens Ltd is a company that runs a number of related gardening enterprises. It has a large display garden that it opens for public inspection a number of times a year. The company also owns the Regional Gardens Nursery which sells plants and garden supplies to the public as well as providing garden advice, design and consultancy services. The directors of Regional Gardens Ltd have decided that they need to modernise their business and finally install a database system to keep track of the design and consultancy aspects of their nursery business. You have been engaged to design the database for their garden design business.

The garden design and consultancy service gathers a number of facts from their clients. These details include the details of the client’s block of land, its features, structures and vegetation. The designer then determines what the client is looking for in their garden plan. This could include features, such as paths, water features, rock gardens, etc. They should also be able to plan for structures, such as patios, terraces, fences, walls, etc. Both features and structures should be able to have their final size and shape adjusted when added to the garden plan. The plan should also be able to access the list of plants and shrubs that are usually available from the Regional Gardens Nursery.

Tasks:

1. Draw a normalised complete EERD for the Regional Gardens Nursery database.
2. Describe all the attributes and keys required for the Regional Gardens Nursery database within the completed EERD.


Notes:
Your EERD should describe how you see the design and implementation of this database. Use the MySQL 5.2 Workbench Modeller to produce the normalised and complete EERD.

State any assumptions that you make. However any assumptions that are made must be consistent with the assignment problem.


해석

파트C. ERD 다이어그램

사례

Regional Garden Ltd 정원디자인에관련된일을하는업체입니다. 업체는1년에여러차례오픈하는커다란정원모델을가지고있습니다. 업체는또한Regional Gardens Nursery라는이름의정원디자인/컨설턴트자회사또한운영하는데, 자회사는각종식물들과정원관리용기구들을판매하는한편정원관리에대한어드바이스도제공하고있습니다. Regional Gardens Ltd임원들은자신들의회사를더욱현대화하는방안으로써, 새로운데이터베이스시스템을구축하여그들의디자인/컨설턴트자회사의현황을파악하고자합니다. 당신은회사를위해새로운데이터베이스시스템을구축해야합니다.

업체는정원디자인서비스와컨설턴트서비스를이용하여의뢰인들의정보들을수집합니다. 의뢰인들의사유지정보, 정원에이미설치된기구들과식물의종류들이여기에포함됩니다. , 디자이너는해당의뢰인이자신의정원에정확하게무엇을재배혹은설치하고싶어하는지를알아냅니다(정원길, 정원수(water), 정원바위). 그런후에디자이너들은테라스나울타리, 등을어떻게구축할지도결정합니다. 이런정보들은모두정원계획(Garden Plan)포함되어야합니다. 정원계획에는회사에서판매하는식물(plant)들과관목(shrub)들의리스트도포함돼야합니다.

과제:

1. 사례에적합한정규화된EERD그리세요.

2. 위의사례에따라데이터베이스를구축할필요한속성(attribute)들과(key)들에대해설명하세요.

주석:

만들어진EERD위의사례에대한당신의관점(사례를어떻게바라보고있는지) 보여줘야합니다. MySQL 5.2 Workbench Modeller사용하여사례를정규화(normalize)하고EERD완성하세요.

과제를하면서추정한가설들을같이언급해야합니다. 하지만가설들은위의사례에서벗어나면안됩니다.

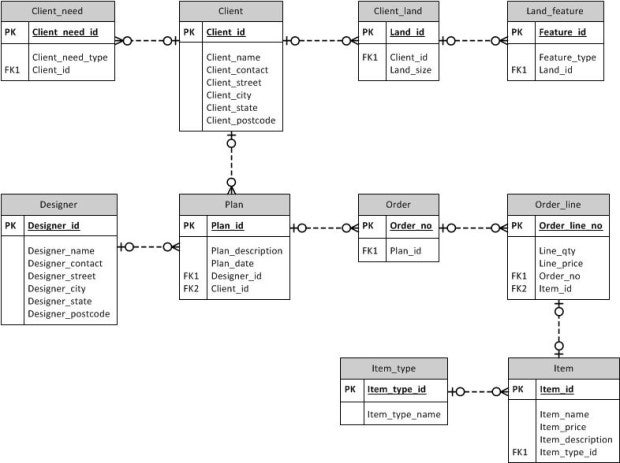

Part_B_-_ERD.jpg?type=w620

위에 임의로 그린 ERD에 대해서 조금 설명을 덧붙이자면

Client_land 엔티티는 의뢰인의 땅 정보를 저장하는 엔티티야.

Land_feature 엔티티는 의뢰인의 정원에 이미 설치된 정원기구/식물 등을 저장하는 엔티티야.

Client_need 엔티티는 파견된 디자이너(정원사)가 의뢰인이 무엇을 원하는지를 파악하여 기록하는 엔티티야.

Plan 엔티티는 주문을 받고 계획에 착수하기 위한 엔티티이기 때문에 FK인 디자이너 아이디와 클라이언트 아이디를 넣었어.

Order, Order_line, Item, Item_type 엔티티는 제가 부족한 지식으로 어떻게든 '정원계획에는회사에서판매하는식물(plant)들과관목(shrub)들의리스트도포함돼야합니다.' 이 항목을 만족시키기 위해서 노력해본 결과이지만 전혀 제대로 돼 보이지가 않네. 본문 내용을 보면 Plan 엔티티에서는 이회사에서 판매하는 식물들과 관목들의 리스트를 볼 수도 있고 플랜에 포함시켜 주문도 가능해야 하는것 같아.

위는 아직 데이터베이스를 배운지 얼마 되지 않는 이해도로 대략 그려본 ERD인데 전혀 제대로 하고

있다는 느낌이 들지 않네... 조언 좀 줄 수 있는 횽님 없을까?
