다이렉트 x 회전 행렬 질문이요

야망인(124.137) 2013.02.18 18:41:06
조회 117 추천 0 댓글 0

12222123123123.png?type=w620

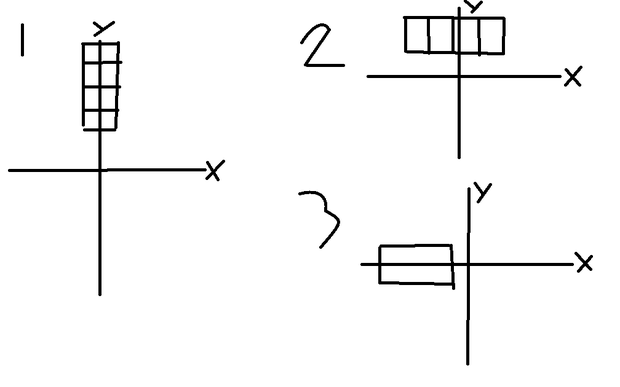

제가 지금 테트리스를 만들고 있는데 그림처럼 1번 그림이 2번 그림처럼 되기를 원하는데 행렬 곱하는걸 어떻게 해줘야 할지
감이 안잡히네요

지금 처럼 특정키를 누르면 특정 축을 기준으로 회전 하는 소스인데요
if(KeyDown(DIK_Z))
{
  list<BLUCK>::iterator Bliter= BluckList.begin();

  for(BluckIter = BluckList.begin(); BluckIter != BluckList.end(); ++BluckIter)
  {
   if(BluckIter->m_BluckState== BLUCK_MOVE)
   {

    //BluckIter->m_vRot.z=D3DXToRadian(90);

    //D3DXMatrixRotationZ(&BluckIter->m_mRot,90);


    //D3DXMatrixRotationAxis(&BluckIter->m_mRot,&BluckIter->m_vPos,90);
    //D3DXVec3TransformCoord(&BluckIter->m_vPos,&BluckIter->m_v_Z,&BluckIter->m_mTM);

     //float temp=BluckIter->m_vPos.x;
     //BluckIter->m_vPos.x+=BluckIter->m_vPos.y;
     //BluckIter->m_vPos.y=temp;


    //회전된 벡터 = (원래 벡터 - 회전 중심 벡터) * 회전 행렬 + 회전 중심 벡터
    //BluckIter->m_vRot=(BluckIter->m_vPos - BluckList.begin()->m_vPos) * BluckIter->m_mRot + BluckList.begin()->m_vPos;
    //이럴경우에는 주위의 모델을 회전시킬때..
    // 기준모델과,  회전하려는 모델의 차이만큰
    // 원점에서 이동시킨후 회전을 시켜야지..
   }
  }
}

변수들의 역할을 정했구요
  D3DXVECTOR3     m_vPos;//정육면체 위치
D3DXVECTOR3     m_vRot;//정육면체 회전
D3DXVECTOR3     m_vScale;//정육면체 크기

D3DXMATRIX     m_mTM;//정육면체 통합행렬
D3DXMATRIX     m_mTrans;//정육면체 이동행렬
D3DXMATRIX     m_mRot;//정육면체 회전행렬
D3DXMATRIX     m_mScale;//정육면체 크기행렬

제가 하려는건 특정 블럭을 기준으로 회전하려고 하는건데요 이게 자꾸 월드행렬 좌표원점을 기준으로 회전을 해서요

참고로 저는 정육면체 클래스를 만들어서 리스트를 사용했구요 사용방식은 스위치문으로 블럭위치를 일일이 다 초기화 해줘서 특정 모양처럼 보이게 했습니다

case 1://일자형
  bluck.m_vPos  = D3DXVECTOR3(1,52,0);
  bluck.m_vRot  = D3DXVECTOR3(0,0,0);
  bluck.m_vScale = D3DXVECTOR3(1,1,1);
  D3DXMatrixIdentity(&bluck.m_mTM);
  D3DXMatrixIdentity(&bluck.m_mScale);
  D3DXMatrixIdentity(&bluck.m_mTrans);
  D3DXMatrixIdentity(&bluck.m_mRot);
  bluck.m_v_X=D3DXVECTOR3(1,0,0);
  bluck.m_v_Y=D3DXVECTOR3(0,1,0);
  bluck.m_v_Z=D3DXVECTOR3(0,0,1);
  bluck.m_BluckState = BLUCK_MOVE;

  BluckList.push_back(bluck);

  bluck.m_vPos  = D3DXVECTOR3(1,50,0);
  bluck.m_vRot  = D3DXVECTOR3(0,0,0);
  bluck.m_vScale = D3DXVECTOR3(1,1,1);
  D3DXMatrixIdentity(&bluck.m_mTM);
  D3DXMatrixIdentity(&bluck.m_mScale);
  D3DXMatrixIdentity(&bluck.m_mTrans);
  D3DXMatrixIdentity(&bluck.m_mRot);
  bluck.m_v_X=D3DXVECTOR3(1,0,0);
  bluck.m_v_Y=D3DXVECTOR3(0,1,0);
  bluck.m_v_Z=D3DXVECTOR3(0,0,1);
  bluck.m_BluckState = BLUCK_MOVE;

  BluckList.push_back(bluck);

  bluck.m_vPos  = D3DXVECTOR3(1,48,0);
  bluck.m_vRot  = D3DXVECTOR3(0,0,0);
  bluck.m_vScale = D3DXVECTOR3(1,1,1);
  D3DXMatrixIdentity(&bluck.m_mTM);
  D3DXMatrixIdentity(&bluck.m_mScale);
  D3DXMatrixIdentity(&bluck.m_mTrans);
  D3DXMatrixIdentity(&bluck.m_mRot);
  bluck.m_v_X=D3DXVECTOR3(1,0,0);
  bluck.m_v_Y=D3DXVECTOR3(0,1,0);
  bluck.m_v_Z=D3DXVECTOR3(0,0,1);
  bluck.m_BluckState = BLUCK_MOVE;

  BluckList.push_back(bluck);

  bluck.m_vPos  = D3DXVECTOR3(1,46,0);
  bluck.m_vRot  = D3DXVECTOR3(0,0,0);
  bluck.m_vScale = D3DXVECTOR3(1,1,1);
  D3DXMatrixIdentity(&bluck.m_mTM);
  D3DXMatrixIdentity(&bluck.m_mScale);
  D3DXMatrixIdentity(&bluck.m_mTrans);
  D3DXMatrixIdentity(&bluck.m_mRot);
  bluck.m_v_X=D3DXVECTOR3(1,0,0);
  bluck.m_v_Y=D3DXVECTOR3(0,1,0);
  bluck.m_v_Z=D3DXVECTOR3(0,0,1);
  bluck.m_BluckState = BLUCK_MOVE;

  BluckList.push_back(bluck);

  break;

화면에 뿌려주는 소스입니다
for(BluckIter=BluckList.begin(); BluckIter != BluckList.end() ; ++BluckIter )
{

  D3DXMatrixTranslation( &BluckIter->m_mTrans, BluckIter->m_vPos.x, BluckIter->m_vPos.y,  BluckIter->m_vPos.z);
  D3DXMatrixRotationYawPitchRoll(&BluckIter->m_mRot, BluckIter->m_vRot.y, BluckIter->m_vRot.x,  BluckIter->m_vRot.z);
  D3DXMatrixScaling(&BluckIter->m_mScale, BluckIter->m_vScale.x, BluckIter->m_vScale.y,  BluckIter->m_vScale.z);


  BluckIter->m_mTM = BluckIter->m_mScale * BluckIter->m_mTrans  * BluckIter->m_mRot ;

  g_pDevice->SetTransform(D3DTS_WORLD,&BluckIter->m_mTM);//통합행렬을 월드 좌표계로

  g_pDevice->SetRenderState(D3DRS_CULLMODE,D3DCULL_NONE);
  g_pDevice->SetStreamSource(0,m_pVB,0,sizeof(D3DFVF_XYZ_COLOR));
  g_pDevice->SetFVF(FVF_XYZ_COLOR);

  g_pDevice->DrawPrimitive(D3DPT_TRIANGLELIST,0,36);
}
